Brühgruppe / Dampfhahn bis 16.01.18

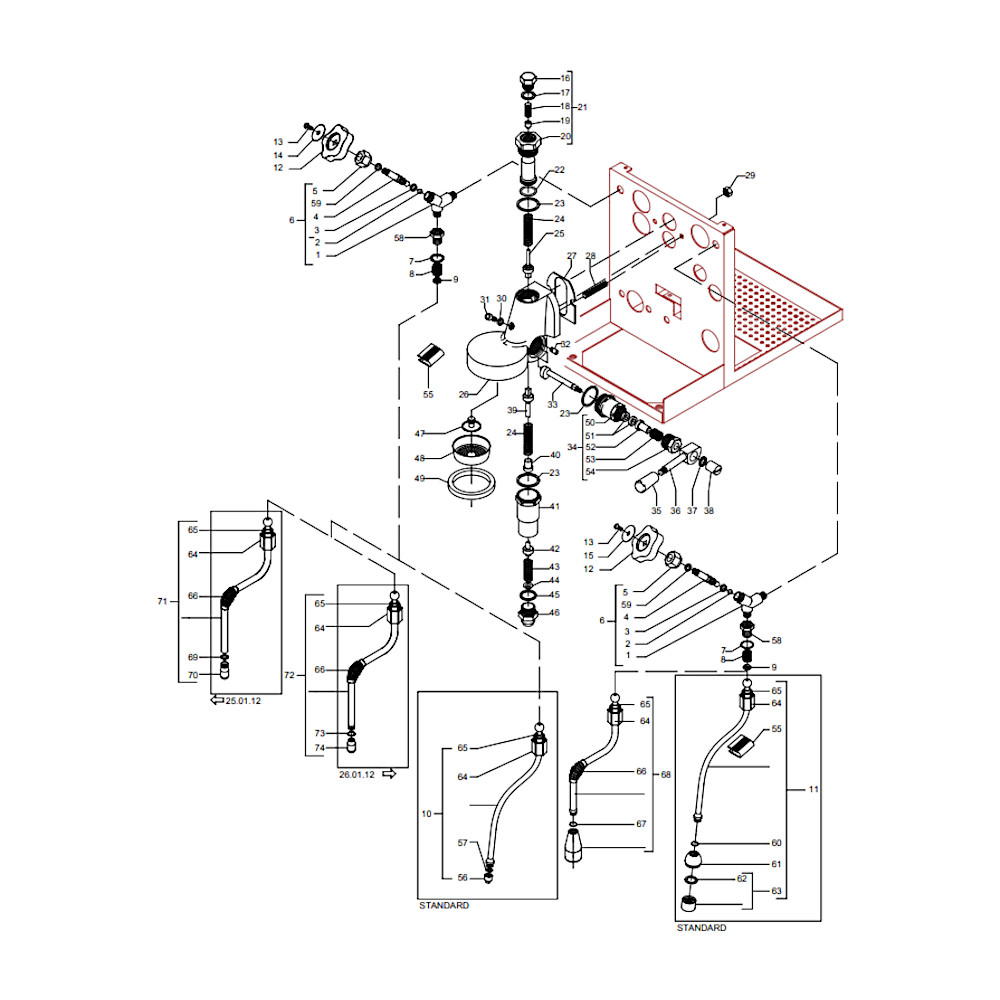

Explosionszeichnung Galatea Domus Brühgruppe bis 16.01.2018

Hinweis: Sollte der Link zu den Artikeln nicht funktionieren, haben wir das Ersatzteil aktuell nicht lagernd. Bitte sprechen Sie uns an.

Sie können uns auch gerne eine Anfrage über unser Formular schicken:

Ersatzteilanfrage stellen

Position	Artikelname	Artikelnummer
1	Gehäusekörper	5283038TW
2	Blinddichtung	5493001
3	O-Ring Dichtung	7496001
4	Spindel Dampfventil	5960502.02
5	Mutter 3/8	5221868CM
6	Dampfhahn Montage	5964025
7	Dichtung Dampfhahn	7496072
8	Feder	5471532
9	Befestigung Kunststoff	5190501
10	Dampfhahn	5966547.01
11	Wasserschlauch komplett	5966546.01
12	Drehhahn	7371509
13	Schraube M5x10	7826410
14	Platte, Dampfrad	5522055
15	Platte, Wasserrad	5522056
16	Oberer Stecker	7479952
17	Flachdichtung	7479953
18	Wasserfilter 8,5x22	7479954
19	Dampfstrahldüse	7479955
20	Glocke	7479956
21	Kollektor Düse E61	7479933
22	O-Ring Glocke	7479934
23	Dichtung 35x30x2	7479935
24	Feder	7479936
25	Auslaufventil	7479937
26	Body Brühgruppe	7479940
27	Gruppendichtung	7493011
28	Spritzstande M8	5267013
29	Mutter M8	7812607
30	Flachdichtung	7479938
31	Schraube M6x8	7479939
32	Befestigungsschraube	7479951
33	Nockenwelle	7479950
34	Flansch	7479949
35	Abdeckung	7371511.01
36	Bezugshebel	7479931
37	Scheibe M8	7479947
38	Kappe, verchromt	7479948
39	Montageventil	7479946
40	Buchse	7479942
41	Baugruppe unten	7479957
42	Ventil unten	7479943
43	Feder unten	7479944
44	Auslaufverteiler	7479945
45	Dichtung unten	7479960
46	Verschraubung	7479961
47	Sprühverteiler	7479941
48	Duschensieb	5471022
49	Siebträgerdichtung	5493039
50	Nockenflansch	7479967
51	Scheibe 15,5x7,5x4	7479968
52	Buchse	7479969
53	Feder 1,00	7479970
54	Stecker, verchromt	7479971
55	Injektort	7371001
56	Dampfdüse 4 Loch	5226602
57	Dichtung D8,5x5x3,2	5494001
58	Getriebe	5225407TW
59	Abstandshalter	5222216
60	Dichtungsring	7496003
61	Wasserschlauch Anschluss	5226610TW
62	Flachdichtung 20,5x15	5493003
63	Perlator	5226601TW
64	Mutter M27	5221870TW
65	Dichtung O-Ring	7496073
66	Wäremschutz Isolierung	7371003
67	Dichtung O-Ring	7496084
68	Wasserdüse komplett	7479986
69	Dichtung 4,5x1,5mm	7496083
70	Aufschäumdüse 2 Loch	7305013
71	Dampfhahn komplett	7479919
72	Dampfhahn komplett 2Loch	7479981
73	Dichtung O-Ring	7496084
74	Dampfdüse 2Loch	7305014
